附錄H 自然通風的計算

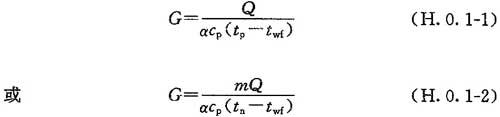

　　H.0.1 自然通風的通風量應按下列公式計算：

　　式中：G——自然通風的通風量(kg/h);

　　Q——散至室內的全部顯熱量(W);

　　cp——空氣的定壓比熱容，取1[kJ/(kg·℃)];

　　α——單位換算系數，對于法定計量單位，取0.28;

　　tp——排風溫度(℃)，按本規范第H.0.2條確定;

　　tn——室內工作地點溫度(℃)，按本規范第4.1.4條確定;

　　twf——夏季通風室外計算溫度(℃)，按本規范第4.2.7條確定;

　　m——散熱量有效系數，按本規范第H.0.3條確定。

　　H.0.2 排風口溫度應根據不同情況，分別按下列規定采用：

　　1 有條件時，可按與夏季通風室外計算溫度的允許溫差確定;

　　2 室內散熱量比較均勻，且不大于116W/m3時，可按下式計算：

　　式中：△tH——溫度梯度(℃/m)，按表H.0.2采用;

　　H——排風口中心距地面的高度。

　　表H.0.2 溫度梯度△tH值(℃/m)

　　3 當采用m值時，可按下式計算：

　　H.0.3 散熱量有效系數m值宜按相同建筑物和工藝布置的實測數據采用，當無實測數據時，單跨生產廠房可按下式計算：

　　式中：m1——根據熱源占地面積f和地面面積F的比值，按圖H.0.3確定的系數;

　　m2——根據熱源的高度，按表H.0.3-1確定的系數;

　　m3——根據熱源的輻射散熱量Qf和總散熱量Q的比值，按表H.0.3-2確定的系數。

　　圖H.0.3 系數m1

　　表H.0.3-1 系數m2

　　表H.0.3-2 系數m3

　　H.0.4 進風口和排風口的面積應按下列公式計算：

　　式中：Fj、Fp——分別為進風口和排風口面積(m2);

　　Gj、Gp——分別為進風量和排風量(kg/h);

　　hj、hp——分別為進風口和排風口中心與中和界的高差;

　　ρwf——夏季通風室外計算溫度下的空氣密度(kg/m3);

　　ρp——排風溫度下的空氣密度(kg/m3);

　　ρnp——室內空氣的平均密度(kg/m3)，按作業地帶和排風口處空氣密度的平均值采用;

　　ξj、ξp——分別為進風口和排風口的局部阻力系數;

　　g——重力加速度(取9.81m/s2)。
