上海浦東新區臨港新片區集成電路無塵凈化車間裝修工程案例

案例介紹

• 項目名稱:上海芯謙集成電路潔凈車間裝修工程
• 建筑面積:2700m2
• 服務項目:集成電路、半導體
• 項目地址:上海市浦東新區臨港新片區
• 施工工期：90天
• 潔凈等級:千級潔凈車間

案例詳情

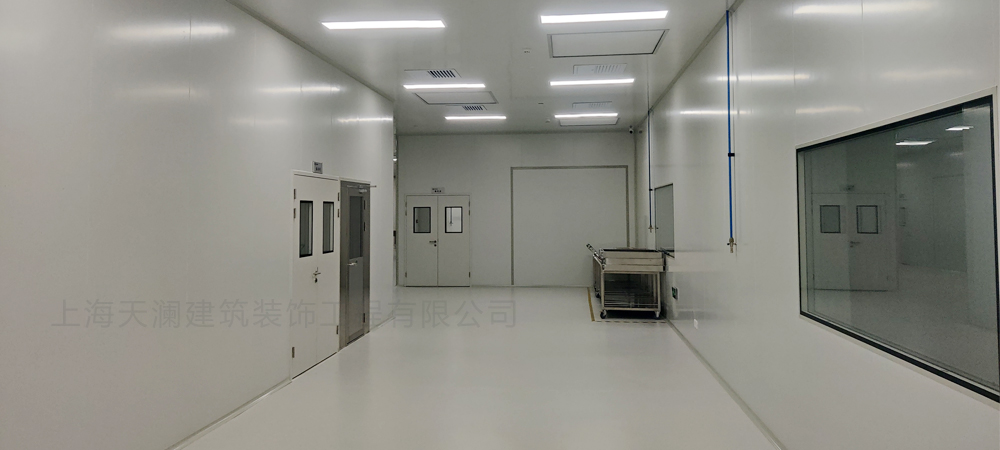

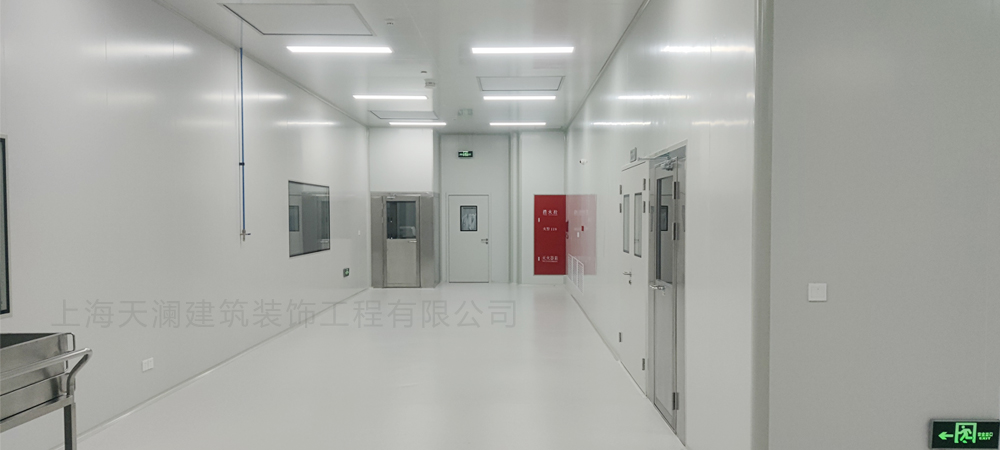

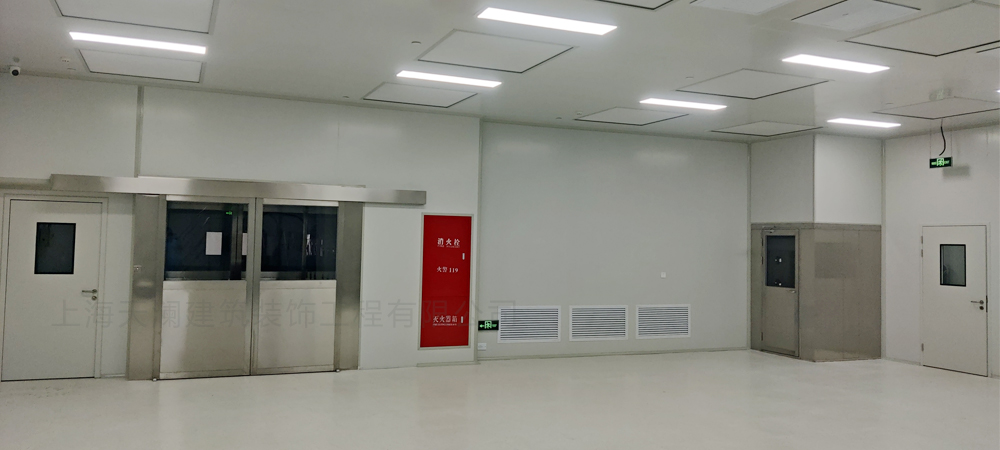

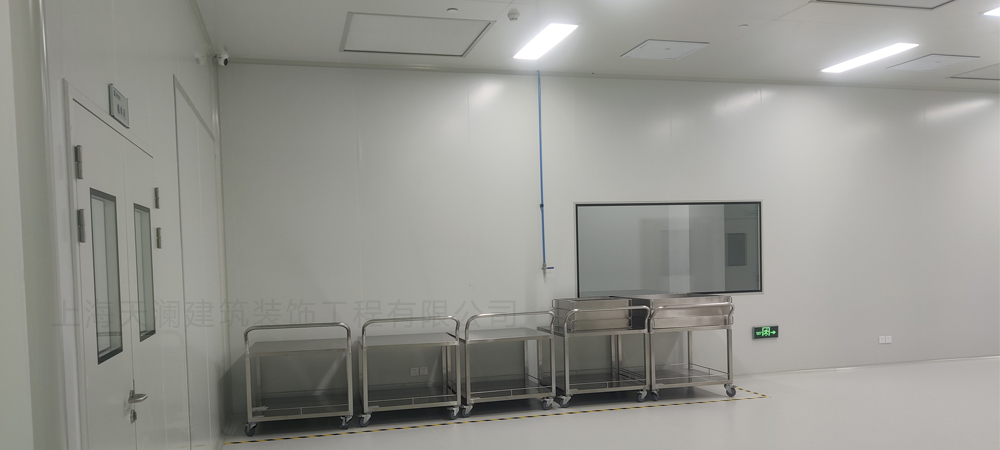

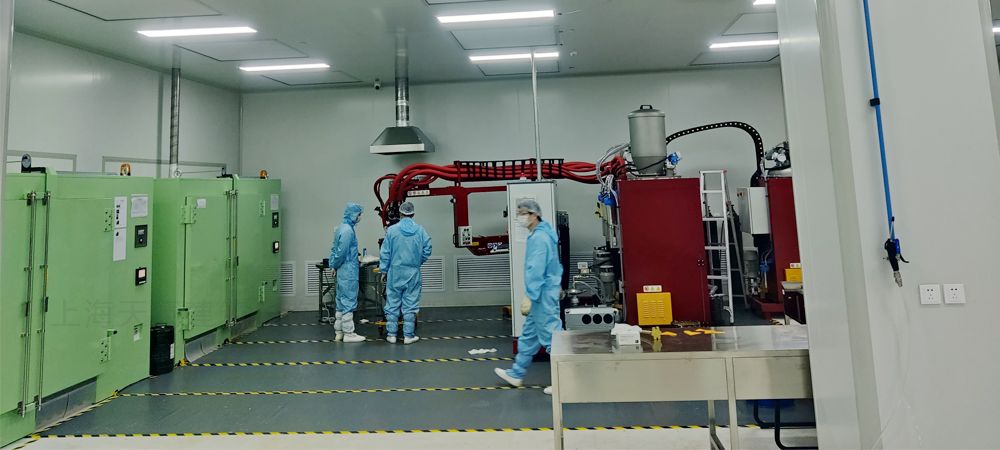

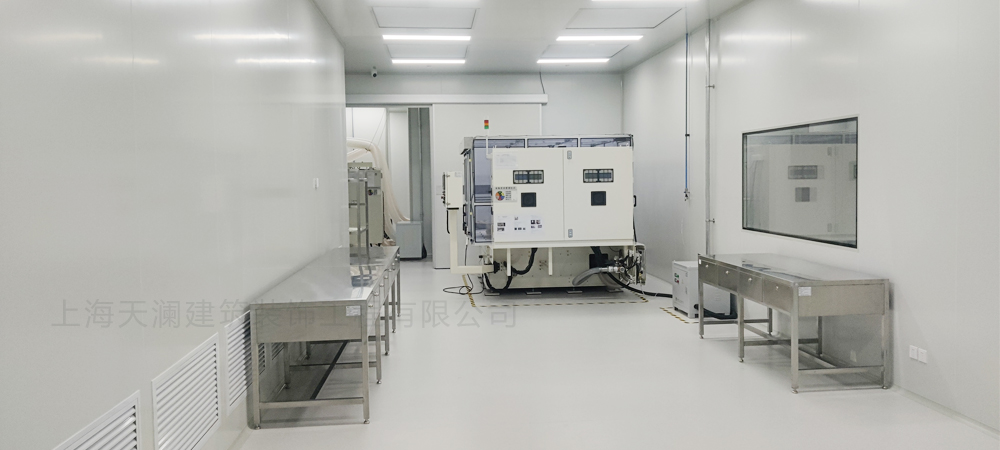

　　上海芯謙集成電路電子潔凈車間裝修建筑工程，由TIANLAN天瀾(上海天瀾建筑裝飾工程有限公司)總承包承建，從觀察現場，到定制方案、預算報價、設計院出圖后我司深化設計、再到簽訂合同與消防特殊類裝修項目報建。注：案例圖片僅供天瀾內部使用，禁止盜圖。

　　凈化板隔墻工程、地面工程、通排風工程、水電氣工程、辦公室設計裝修等工程均由TIANLAN天瀾項目部統一完成，在良好的內部配合與外部溝通下，目前已全部完工，得到了甲方、園區物業等多方好評。

　　集成電路無塵室或潔凈車間是需滿足半導體制造工藝等要求的潔凈室，首先要符合業主使用上的實用性及功能性合理的分區，從業務及實用性與功能區分區的角度上考慮，大多數平面布局合理的工作順序安排有利于工作，那么有很多人不知道各工作部門如何裝修布局且充分的發揮功能區的實用性，現在上海天瀾凈化車間裝修公司小編為大家介紹。

　　把關鍵的潔凈(加工)區盡量減少并與潔凈走道、潔凈維護及修理區等相隔，避免或減少人員、工藝及工藝設備散發的粒子的污染及交叉污染，以利用達到嚴格的控制潔凈度要求。

　　一、結構墻體工程

　　本工程隔墻選用機制玻鎂巖棉夾芯板0.426，玻鎂巖棉彩鋼板契合潔凈廠房二級消防要求，玻鎂巖棉彩鋼夾芯板具有1000℃的耐火功用，耐火等級達到A級。巖棉密度：≥1000kg/m3;導熱系數：≤0.046w/m.k;防燃等級：A級(不燃)。耐火極限為30~120分鐘。廣泛使用于食物、電子、醫藥、飲料、生物研討等行業。

　　二、地面工程

　　車間內地面選用防靜電型PVC片材，其間千級和百級車間選用防靜電型架高鋼板，其它為圣象PVC卷材。PVC地板是當今世界上十分流行的一種新型輕體地上裝修資料，也稱為“輕體地材”運用十分廣泛，比如家庭、醫院、校園、辦公樓、工廠、公共場所、超市、商業等各種場所。

　　三、暖通工程

　　設備：組合式空氣處理機組，由混合、過濾、冷卻、加熱、加濕、除濕、熱回收、消毒的等空氣處理功能段組合，可實現對空調區域內空氣的溫度、濕度、潔凈度的處理和控制，以實現空調系統集中送風;

　　風管：風管選用共板法蘭風管。

　　水管：空調水管選用無縫鋼管。水泵選用-三角降壓啟動。

　　四、空壓氣體工程

　　螺桿式空壓機組首要首要有以下體系組成：空氣流程體系、潤滑油流程體系、冷卻體系、安全維護體系、操控體系及電氣線路。螺桿式空壓機組首要有壓縮機、電動機、空氣濾清器、進氣閥、油氣桶、空氣冷卻器、潤滑油冷卻器壓力開關、單向閥、儲氣罐、壓力表、自動排水器、安全閥等設備部件。另外在空壓機體系中大多配置冷干機和空氣干燥器。

　　五、廢氣工程

　　因為半導體工藝對操作室清潔度要求極高，通常運用風機抽取工藝進程中蒸發的各類廢氣，因而半導體職業廢氣排放具有排氣量大、排放濃度小的特點。廢氣排放也以蒸發為主。表中給出了不同生產工藝排放的廢氣組成。這些廢氣排放首要可以分為四類：酸性氣體、堿性氣體、有機廢氣和有毒氣體。

　　六、自控體系

　　因為核算機枝術、操控技能、通訊技工及圖畫技能的發展，使微核算機操控技能在制冷空調自動操控的使用愈來愈普遍。傳統操控體系在引人微核算機后，就可以充分利用核算機的強大算術運算、邏輯　運算及記憶等功用，運用微機指令體系，編制出契合操控規則的軟件。微機執行這些程序，就能完成被控參數的操控與辦理，如數據采集和數據處理等。

　　核算機的操控進程可歸納為實時數據采集、實時決議計劃和實時操控三個過程。這三個過程不斷地重復進行就會使整個體系依照給定的規則進行操控、調節。同時，也對被控變量及設備運行狀態、毛病等進行監測、超限報警和維護，記錄歷史數據等。

　　應該說，核算機操控在操控功用如精度、實時性、可靠性等方面是模擬操控所無法擬操控所無法比擬的。更為重要的是，因為核算機的引入而帶來的辦理功用(如報警辦理，歷史記錄等)的增強更是模擬操控器根本無法完成的。因而，近年來，在制冷空調自動操控的使用上，尤其在大中型空調體系的自動操控中，核算機操控已經占主導地位。
